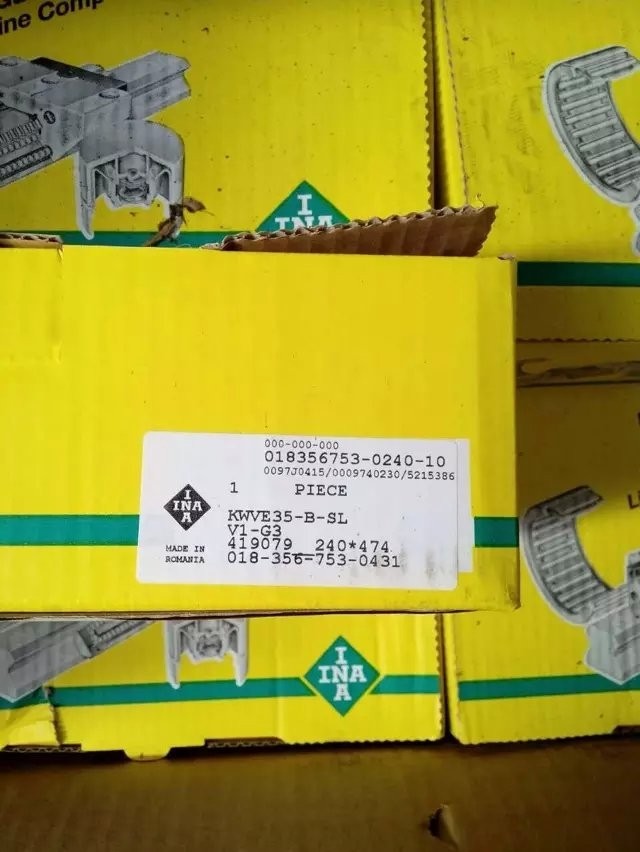

INA carriages KWVE35-B-SL-V1-G3

  • INA carriages KWVE35-B-SL-V1-G3
Место происхождения Румыния
Фирменное наименование INA
Model Number KWVE35-B-SL-V1-G3
Количество мин заказа 1 набор
Цена ASK
Упаковывая детали Оригинал
Delivery Time 3 days for stocks;
Условия оплаты T/T;Western Union;Paypal

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.

x
Подробная информация о продукте
Оставьте сообщение
Характер продукции

Carriages KWVE35-B-SL
narrow, long carriage, four-row; corrosion-resistant design possible

INA carriages KWVE35-B-SL-V1-G3 0  INA carriages KWVE35-B-SL-V1-G3 1

H 48 mm
B 70 mm
L 145 mm

1)     Locating face
2)     Marking
3)     Lubrication nipple with tapered head to DIN 71 412-B M6 is supplied loose
A1 18 mm
A2 10 mm
A3 12,3 mm
A4 11 mm
aL max 71 mm   a L and a R are dependent on the length l max of the guideway
aL min 20 mm   a L and a R are dependent on the length l max of the guideway
aR max 71 mm   a L and a R are dependent on the length l max of the guideway
aR min 20 mm   a L and a R are dependent on the length l max of the guideway
b 34 mm   Tolerance: -0,005 / -0,03
G2 M8   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

If there is a possibility of settling, the fixing screws should be secured against rotation
H1 6,7 mm
H5 6,75 mm
h 27 mm
h1 15 mm
JB 50 mm
JL 72 mm
JL6 27,5 mm
jL 80 mm
K1 M8   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

If there is a possibility of settling, the fixing screws should be secured against rotation
L1 113 mm
LS 1,65 mm
lmax 2960 mm   Maximum length of single-piece guideways; longer guideways are supplied in several sections and are marked accordingly.
Maximum single-piece guideway length of 6 m by agreement.
N3 5,5 mm   Maximum permissible screw depth for lubrication connector:
7 mm
N4 5,5 mm   Maximum permissible screw depth for lubrication connector:
7 mm
S 0,8 mm
T5 13,5 mm
W6 6 mm   Width across flats

mW 1,81 kg   Mass of carriage
mS 5,7 kg/m   Mass of guideway
      Calculation of basic load rating according to DIN 636,
increased basic dynamic load rating possible on the basis of practical experience.
C 47500 N   Basic dynamic load rating
C0 100000 N   Basic static load rating
M0x 2025 Nm   Static moment rating about X axis
M0y 1890 Nm   Static moment rating about Y axis
M0z 1890 Nm   Static moment rating about Z axis
