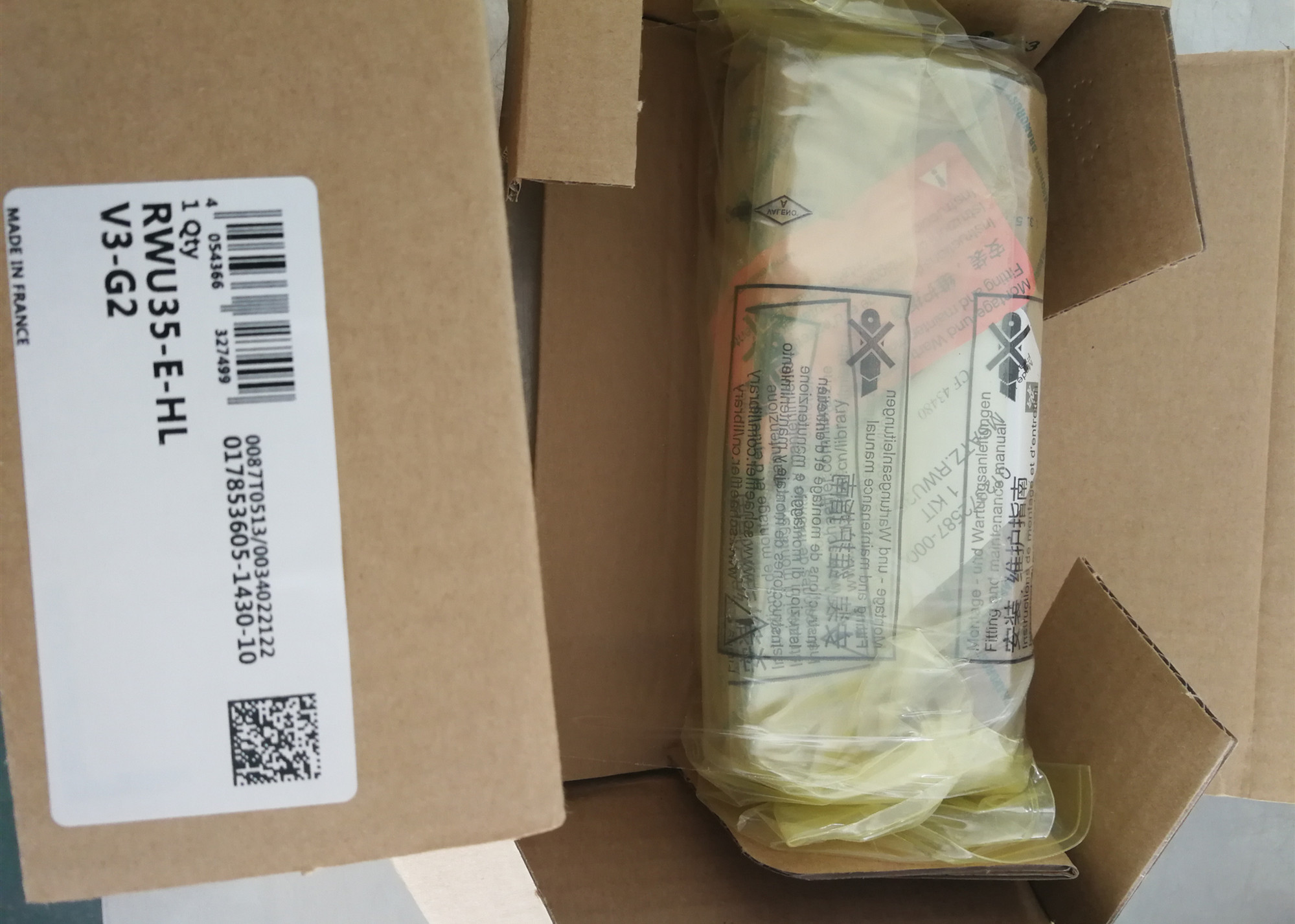

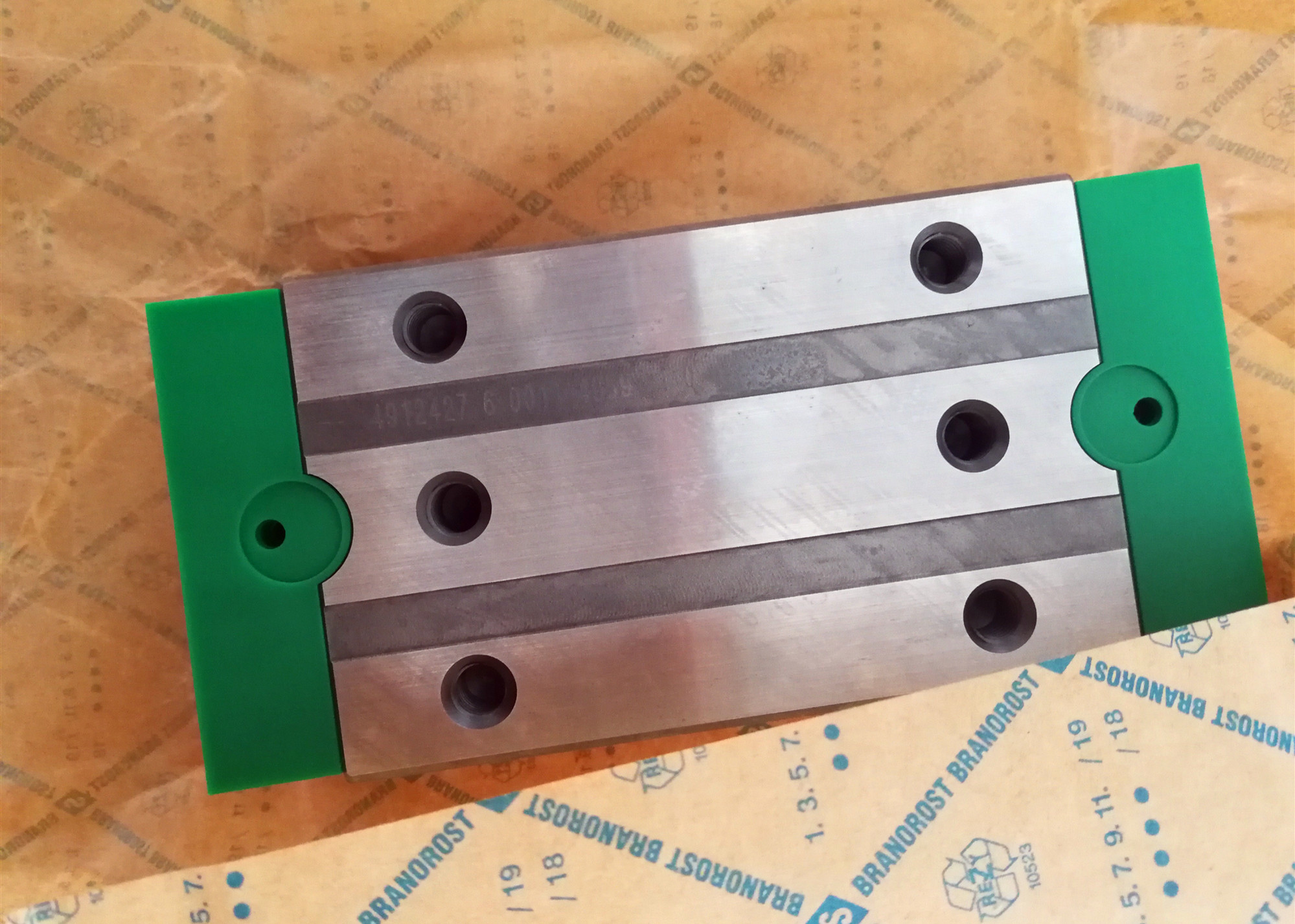

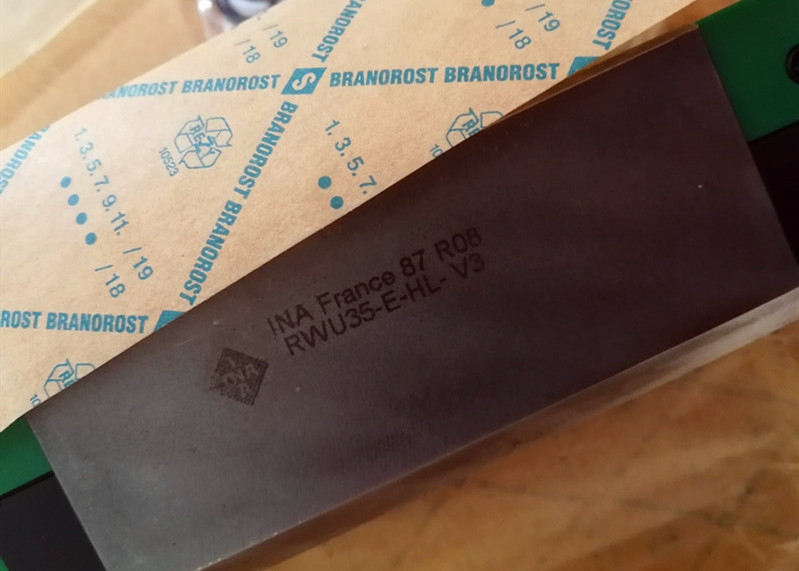

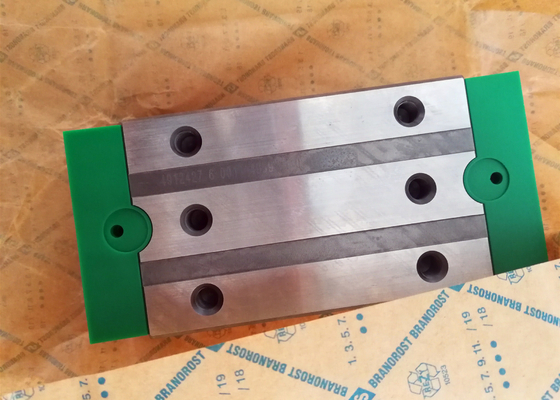

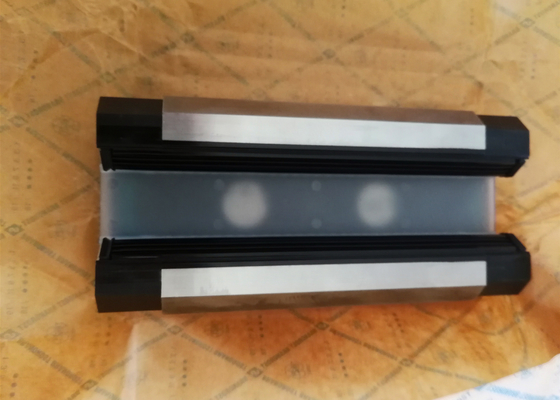

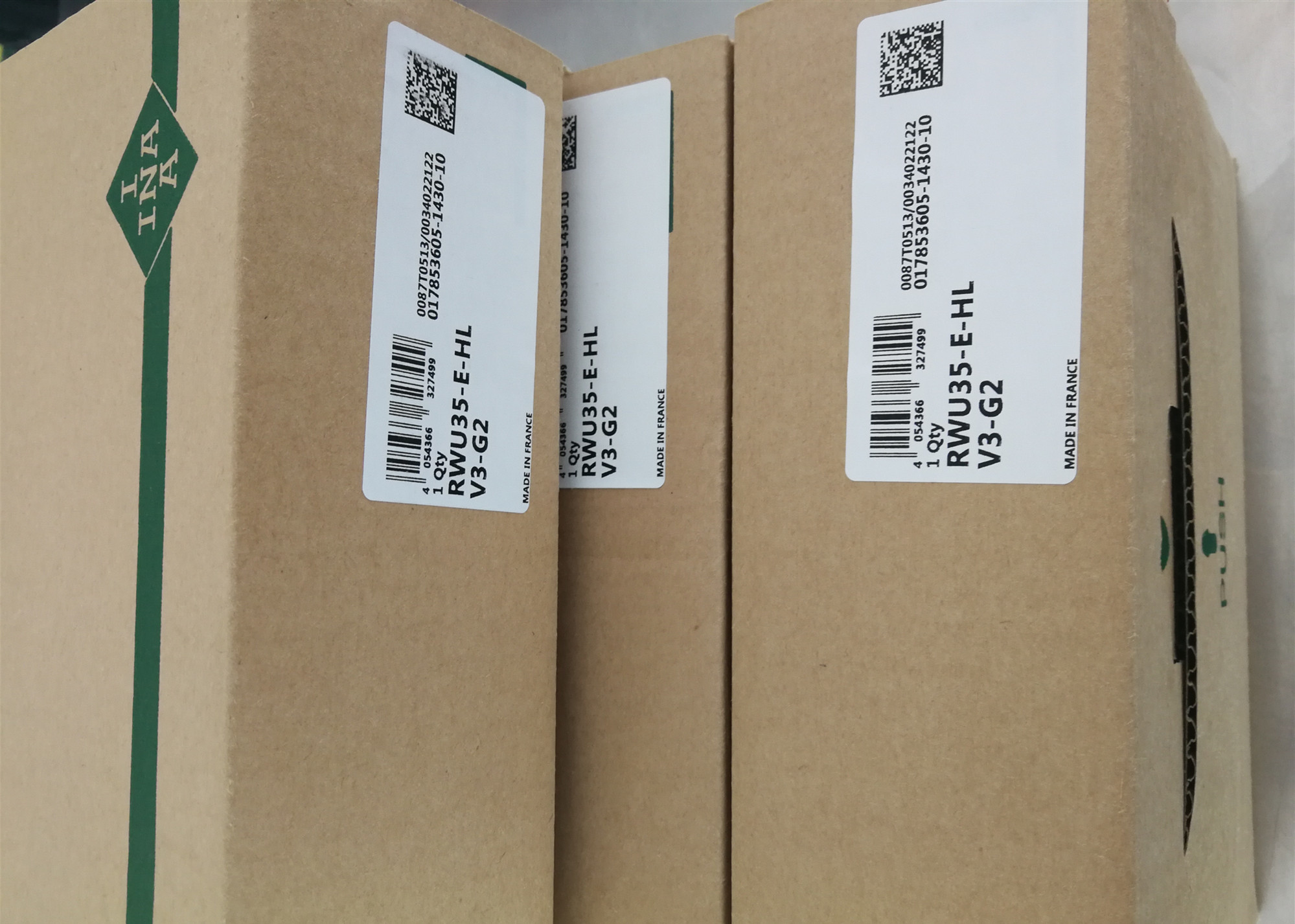

xCarriages RWU35-E-HL
high, narrow, long carriage with full complement recirculating roller system for linear recirculating roller bearing and guideway assembly, for oil or grease lubrication.
![]()
INA Carriages RWU35-E-HL specifications:
| H | 55 mm | ||
| B | 70 mm | ||
| L | 148,7 mm | Minimum covered length for sealing the lubrication connections | |
| 1) | Locating face | ||
| 2) | Marking | ||
| 5) | Fixing screw | ||
| A1 | 18 mm | ||
| A3 | 13,6 mm | ||
| A4 | 12,6 mm | ||
| aL max | 31 mm | a L and a R are dependent on the length l max of the guideway | |
| aL min | 20 mm | a L and a R are dependent on the length l max of the guideway | |
| aR max | 31 mm | a L and a R are dependent on the length l max of the guideway | |
| aR min | 20 mm | a L and a R are dependent on the length l max of the guideway | |
| b | 34 mm | Tolerance: -0,005 / -0,035 | |
| G2 | M8 | For screws to DIN ISO 4762-12.9 | |
| Max. tightening torque [MA] in Nm: | |||
| M6 = 17 | |||
| M8 = 41 | |||
| M10 = 83 | |||
| M12 =140 | |||
| M14 = 220 | |||
| GS | M4x4 | DIN EN ISO 4027 | |
| H1 | 6,5 mm | ||
| H4 | 41,9 mm | ||
| H5 | 10,8 mm | ||
| h | 30 mm | ||
| h1 | 17,5 mm | Tolerance: +/-0,5 | |
| JB | 50 mm | ||
| JL | 72 mm | ||
| JL5 | 22,2 mm | Position of lubrication hole in adjacent construction. | |
| JL6 | 32,4 mm | ||
| jL | 40 mm | ||
| K1 | M8 | For screws to DIN ISO 4762-12.9 | |
| Max. tightening torque [MA] in Nm: | |||
| M6 = 17 | |||
| M8 = 41 | |||
| M12 = 140 | |||
| M14 = 220 | |||
| M16 = 340 | |||
| M24 = 1100 | |||
| L1 | 111 mm | ||
| LS | 2,2 mm | ||
| lmax | 2960 mm | Maximum length of single-piece guideways; longer guideways are supplied in several sections and are marked accordingly. | |
| Maximum single-piece guideway length of 6 m by agreement. | |||
| N2 | 6 mm | Maximum diameter of lubrication hole in adjacent construction | |
| N3 | M6 | Maximum screw depth 6 mm | |
| N4 | M6 | ||
| O | 10x1,5 mm | DIN 3771 | |
| T5 | 10 mm | ||
| W10 | 10 mm | Width across flats | |
| W7 | 7 mm | Width across flats | |
| W8 | 8 mm | Width across flats | |
| mW | 2,14 kg | Mass of carriage | |
| mS | 5,9 kg/m | Mass of guideway | |
| C | 70000 N | Basic dynamic load rating | |
| C0 | 175000 N | Basic static load rating | |
| M0x | 1500 Nm | Static moment rating about X axis | |
| M0y | 3350 Nm | Static moment rating about Y axis | |
| M0z | 3000 Nm | Static moment rating about Z axis | |
