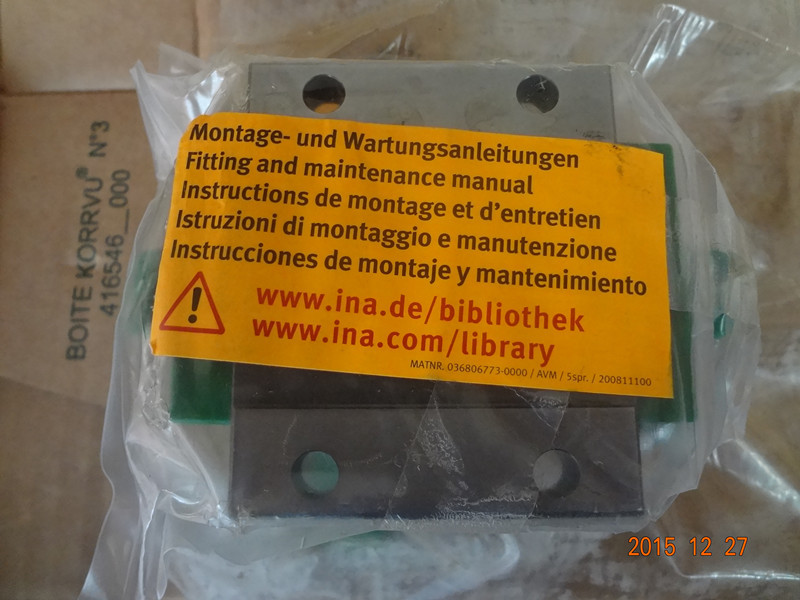

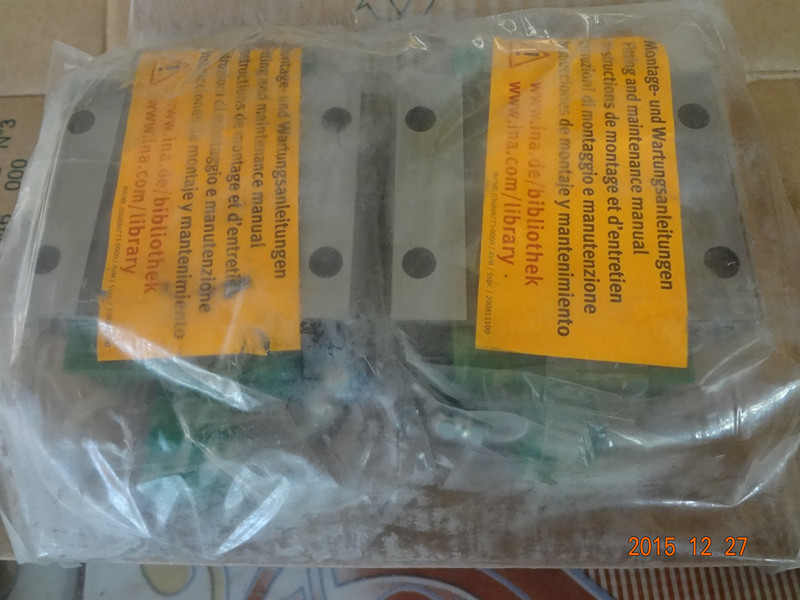

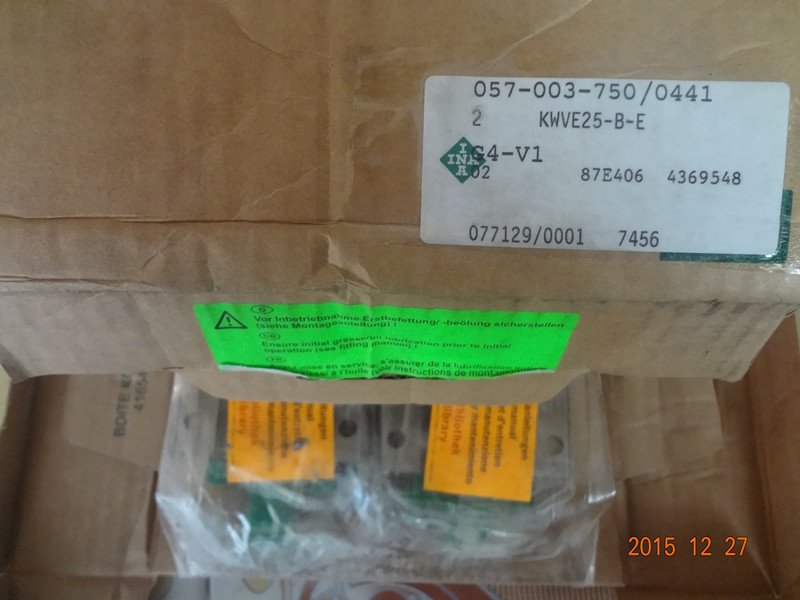

INA carriages KWVE25-B-E-G4-V1

  • INA carriages KWVE25-B-E-G4-V1
  • INA carriages KWVE25-B-E-G4-V1
  • INA carriages KWVE25-B-E-G4-V1
Фирменное наименование INA
Model Number KWVE25-B-E-G4-V1
Количество мин заказа 1 набор
Цена US$145.00
Упаковывая детали Оригинал
Delivery Time 3 days for stocks;
Условия оплаты T/T;Western Union;Paypal

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.

x
Подробная информация о продукте
Оставьте сообщение
Характер продукции

INA carrisages KWVE25-B-E-G4-V1

-standard carriage,four-row,full complement ball set

INA carriages KWVE25-B-E-G4-V1 0  INA carriages KWVE25-B-E-G4-V1 1

H 36 mm
B 70 mm
L 83,3 mm

1)     Locating face
2)     Marking
3)     Lubrication nipple with tapered head to DIN 71 412-B M6 is supplied loose
A1 23,5 mm
A2 6,5 mm
A3 11 mm
A4 6,5 mm
aL max 53 mm   a L and a R are dependent on the length l max of the guideway
aL min 20 mm   a L and a R are dependent on the length l max of the guideway
aR max 53 mm   a L and a R are dependent on the length l max of the guideway
aR min 20 mm   a L and a R are dependent on the length l max of the guideway
b 23 mm   Tolerance: -0,005 / -0,03
G2 M8   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M5 = 5,8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140

If there is a possibility of settling, the fixing screws should be secured against rotation.
H1 5,1 mm
H4 10,9 mm
H5 5,25 mm
h 18,7 mm
h1 8,7 mm
JB 57 mm
JL 45 mm
JL6 12,85 mm
JLZ 40 mm
jL 60 mm
K1 M6   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

If there is a possibility of settling, the fixing screws should be secured against rotation
K3 M6   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

If there is a possibility of settling, the fixing screws should be secured against rotation
K6 M6   For screws to DIN ISO 4762-12.9

Max. tightening torque in Nm:
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

If there is a possibility of settling, the fixing screws should be secured against rotation
L1 60,7 mm
LS 1,65 mm
lmax 2960 mm   Maximum length of single-piece guideways; longer guideways are supplied in several sections and are marked accordingly.
Maximum single-piece guideway length of 6 m by agreement.
N3 5,5 mm   Maximum permissible screw depth for lubrication connector:
7 mm
N4 5,6 mm   Maximum permissible screw depth for lubrication connector:
7 mm
S 0,8 mm
T5 10 mm
T6 10 mm
W6 6 mm   Width across flats

mW 0,68 kg   Mass of carriage
mS 2,7 kg/m   Mass of guideway
      Calculation of basic load rating according to DIN 636,
increased basic dynamic load rating possible on the basis of practical experience.
C 17900 N   Basic dynamic load rating
C0 37000 N   Basic static load rating
M0x 510 Nm   Static moment rating about X axis
M0y 395 Nm   Static moment rating about Y axis
M0z 395 Nm   Static moment rating about Z axis
